Herramienta De Cableado

Librería: Base
Introducido: 2.0 Beta 1

Comportamiento

La herramienta de cableado es la herramienta que permite crear segmentos de cable para llevar los valores lógicos de un extremo a otro. El número de bits de estos valores puede ser cualquiera, y se deriva del número de bits que poseen los pines de los componentes a los que el cable está conectado. Si no está conectado a ningún componente, el cable se mostrará de color gris para indicar que su número de bits es desconocido; si los pines de los componentes que el cable intenta conectar son diferentes entonces el cable se mostrará de color naranja para indicar que existe un conflicto y que el cable no podrá transportar ningún valor hasta que el usuario resuelva dicho conflicto.

Un simple arrastre del ratón puede crear muchos segmentos de cable. El proceso es un poco confuso en su descripción, pero funciona intuitivamente en la práctica: Si quieres un segmento en concreto utilizando la Herramienta De Cableado, ese segmento se partirá en donde quiera que encuentre un pin de algún componente o donde quiera que encuetre el extremo de un cable ya existente. Además, si un extremo de cualquier nuevo segmento entra en contacto con la mitad de un cable ya existente, entonces ese cable se partirá en varios segmentos.

A single drag of the mouse can create multiple wire segments. The precise process is a little confusing in its description; but it works quite intuitively in practice: If you request a particular wire segment using the Wiring Tool, that segment will be split apart wherever it hits a pin for an existing component, or wherever it hits the endpoint of an existing wire segment. Also, if an endpoint of any of the new wire segments hit somewhere in the middle of an existing wire, then that wire will be split into multiple segments itself.

Para aquellos componentes que tengan las patas cortas a las que conectar los cables (como una puerta OR o un búffer controlado), Logisim corregirá de forma transparente cualquier intento de crear cables que no alcancen por poco el final de las patas.

También puedes acortar un segmento de cable que ya exista utilizando la Herramienta De Cableado, manteniendo pulsado el ratón sobre el segemento existente desde uno de sus extremos hasta el punto hasta donde se pretende recortarlo.

Todos los cables de Logisim son verticales u horizontales.

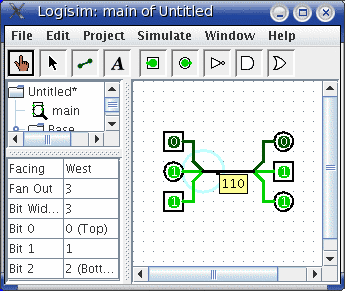

Los cables no tienen dirección; esto quiere decir que transmiten los valores de cualquiera de sus extremos al otro. De hecho, un cable puede transportar valores en las dos direcciones al mismo tiempo, así ocurre para el cable del medio en el ejemplo de abajo.

Atributos

La Herramienta De Cableado no tiene atributos, pero sí los tienen los cables que crea.

Dirección
Indica si el cable es horizontal o vertical. El valor de este atributo no se puede cambiar.
Longitud
Indica el número de pixels que tiene el cable de largo. El valor de este atributo no se puede cambiar.

Comportamiento de la Herramienta De Cambio

Cuando haces clic sobre un cable que ya existe habiendo seleccionado la Herramieta De Cambio, Logisim muestra el valor que transporta ese cable. Esto se ve en la captura de pantalla de arriba en la que se ve un cable que transporta valores en ambas direcciones simultáneamente. El comportamiento es particularmente útil para cables de más de un bit, cuyo color negro no proporciona información alguna acerca del valor que transporta el cable.
